Инструкции по монтажу
Пергола приезжает разобранной: стойки, балки, направляющие с кронштейнами и ламели. Сборка идёт по схеме — сварка и бетонные работы не нужны.
Порядок общий для всех моделей: к стойкам крепятся опорные пластины, стойки связываются боковыми и главными балками, ставится центральная балка и водосточные профили. Затем конструкцию выставляют по диагоналям, крепят анкерами к основанию, герметизируют стыки желобов и только потом набирают крышу ламелями — сначала приводные и усиленные центральные, следом обычные.
Что понадобится
- Два-три человека. Балки длинные, при стыковке их держат с двух сторон. Для моделей с ручным управлением завод указывает троих.

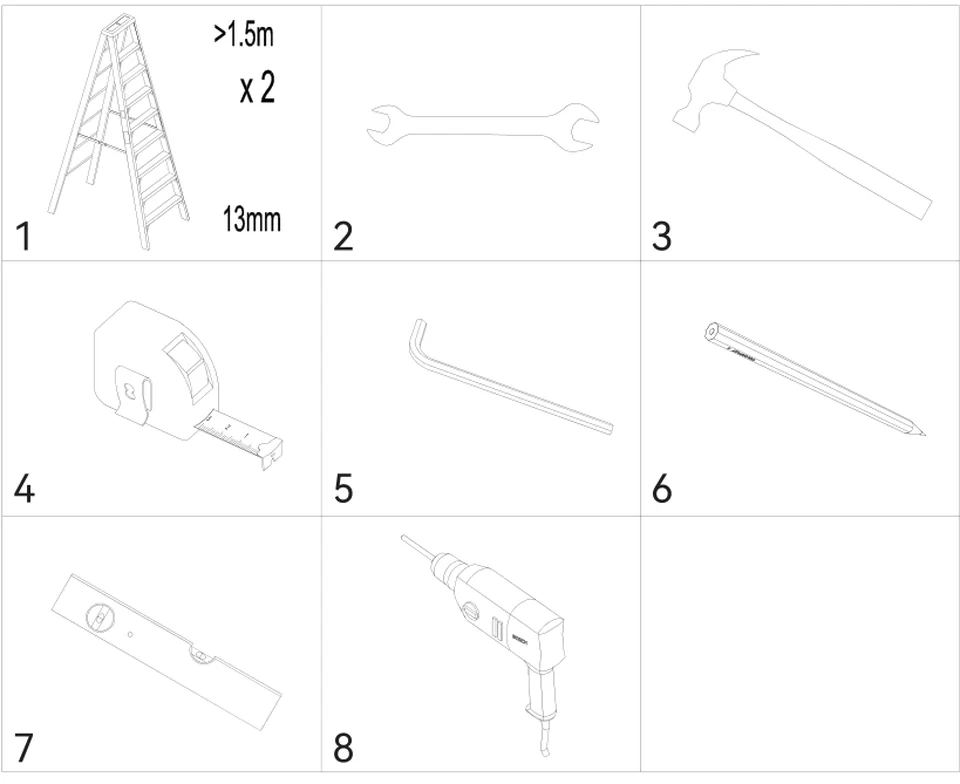

- Инструмент. 1 — две стремянки от 1,5 м, 2 — ключи на 10 и 13, 3 — резиновый молоток, 4 — рулетка, 5 — шестигранник 5 мм, 6 — карандаш, 7 — уровень, 8 — дрель. Ключи и шестигранник идут в комплекте.
- Ровное твёрдое основание — бетон либо устойчивая кирпичная или каменная площадка. Перекос основания собирается в перекос всей конструкции, а стойки обязательно крепятся к нему анкерами.
- Розетка 220 В рядом — для моделей с электроприводом. Моторы ламелей и подсветка работают от 24 В, их даёт блок питания из комплекта, а он включается в обычную розетку.
Что важно знать до установки
- При умеренном и сильном ветре ламели должны быть открыты. Так требует изготовитель: закрытая крыша — сплошная плоскость, и ветер давит на неё целиком. Открытые ламели пропускают поток между собой. В такую погоду перголу и не собирают.
- На крышу нельзя вставать, и к ней нельзя ничего подвешивать — ни качели, ни гамак, ни светильник сверх штатного.
- Повреждённые детали не ставят. Если что-то пришло с вмятиной или трещиной — позвоните до сборки, а не после.
- Не оставляйте детей под перголой без присмотра и не ставьте под неё мангал или уличный обогреватель: изготовитель предупреждает о нагреве конструкции.
- Пергола — сборно-разборная конструкция, а не капитальное строение. Менять её устройство и добавлять свои узлы изготовитель запрещает: это снимает ответственность за прочность.
Как управляется электропривод
У моделей с электроприводом ламели поворачивает мотор, команды идут с пульта по радиоканалу 868,35 МГц. Вверх — открыть, «Стоп» — остановить, вниз — закрыть; ещё две кнопки включают и выключают подсветку. Пульт при необходимости перепривязывается к мотору кнопкой обучения на задней стороне.
Инструкции по моделям
-
-
-
-
Навес-пергола 3×4 с подсветкой — 12 м². инструкция готовится — пришлём по запросу, звоните 8 (918) 151-45-77 -
-
Навес-пергола 3×4 с электроприводом — 12 м². инструкция готовится — пришлём по запросу, звоните 8 (918) 151-45-77 -
-
Остались вопросы
Позвоните: 8 (918) 151-45-77, Пн – Вс, 10:00 – 18:00. Разберём по вашей модели до отгрузки.
